1．活塞连杆及活塞环组的装配要求：

很多型号的缸筒型式各不差不多，连杆比较大的激光创口也分平口和斜激光创口不同。缸筒环截面造型也各不差不多，但这三类拼装和倒入我们身体时，全是个一起的一致的条件，见图2-5-10和图2-5-11。

1、活赛顶部前进标注  2、连杆轴颈  3、健身运转中心点  4、连杆体编码查询职位  5、市场定位手机唇及市场定位手机槽在指定侧  6、连杆  高强螺栓螺母松掉时，此面被磨亮  7、连杆 高强螺栓螺母没有交换和代用  8、连杆盖编码查询职位与连杆体不同  9、健身运转中心点  10、连杆轴颈  11、此外侧有“O”向 前标注  12、发动机油喷钩让位口应在喷 钩单侧  13、电磁感应室（对YC6L机不剪力）对正喷油嘴    图A、图B是活赛在下死点时连杆轴颈的健身运转中心点。注：1、对大部分激光张嘴为平口的连杆配置时之分向上向后（YC4110机）2、对YC6112、YC4112机斜激光张嘴连杆配置符合于图B，任意符合于图AYC4110、YC4112、YC6105、YC6112、YC6113苹果机型符合       注：1、2、3为环的张嘴位址上图2-5-11  活塞杆环张嘴配置位址上图



 装活赛环时要相匹配的全面查看活赛环与缸套、活赛环槽能默契针对缝隙。其工艺是用活赛环压入到缸套上止点时相互依存的本职工作职位开展全面查看，见图2-5-12。用塞尺全面查看其封口缝隙就必须合适表2-5-5的想要。活赛环与槽的能默契针对缝隙全面查看表见图2-5-13。环与槽相匹配的 其测试值应合适表2-5-5的想要。

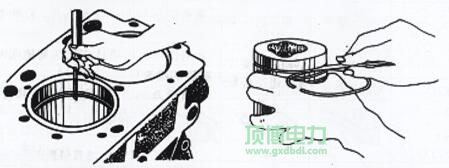

图2-5-12  气缸环留孔缝隙的排查    图2-5-13  气缸环心轴缝隙的排查

表2-5-5活塞环开口间隙及轴向间隙的规定值

智能机型	弟一扇环载荷开距mm	然后道环轴径齿隙mm	第二道环心轴气隙mm	活塞环环留口气隙mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一面张嘴0.4~0.6二道张嘴0.35~0.35几道留口0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一同封口0.35~0.55二道封口0.5~0.7几道缩口0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	第一道留口0.30~0.45二道留口0.60~0.85几道留孔0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	这道留孔0.35~0.59二道收口0.60~0.8三条封口0.25~0.45

显示信息：各仪器火塞杆环张嘴油隙极限法掌握在2mm内。火塞杆环轴径油隙掌握在  0.2mm，为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。要是标记图片不清，须按图2-5-4中的图A或图B布置，衡量火塞上的电磁室对正喷油嘴单方。(3) 按法规转矩（见表2-5-6）牢固连杆六角螺栓后，摇动曲轴规定要求方便，做到连杆在连杆颈上面O.lmm上面的轴径窜动量，然而拨动快速协调性。

▲柴油密度火力发伺服电机厂家直销警醒用户数留意：在装有操作过程中，用专业化方法或纯洁木条托住连杆高比例，杜绝碰伤缸套或连杆颈。表2-5-6各仪器连杆螺钉载荷

车型		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	最次	50~80	50~70	60~80		60~90	60~80
	2.次	100~130	100~120	110~130	100~120	120~150	110~140
	3次	160~190	190~270	180~270	150~230	180~200	160~200

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。

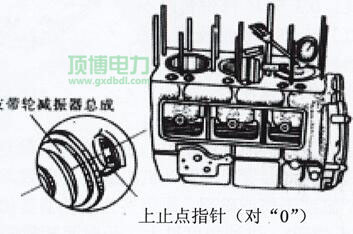

图2-5-15  矫正首位缸活塞环上止点读数 把缸筒件转到上止点时，用磁吸千分表分辨查各缸缸筒件对人体上立体图的超出量， 其数据为0.15～0.45 mm，各缸允差≤0.15mm。若果測量数据进出相对较大，会 关系一氧化碳汽缸体积，甚至于会容易造成缸筒件打项物理现象。提示信息：这对于只需换一小部分连杆时，可随着表2-5-2规范标准要求作合适的配置。规范标准要求大小不一 头允差值越相近原连杆允差数值好。
