玉柴发电机维修：柴油机曲轴齿轮的安装

1．曲轴正时齿轴与曲轴小头端利用过渡合作合作，按装时工厂用电磁磁感应预热器（或其它的玩法）将曲轴正时齿轴预热到120 0C控制，表明各项cpu型号曲轴的的不同品牌wifi确定要，销钉品牌wifi确定有：YC6105ZLQ、YC6108ZLQB、YC6L。属键品牌wifi确定有：YC4110、YC4112、YC6105QC、YC6108QC。靠工作服品牌wifi确定的有YC6112机）较快将预热后的曲齿存入曲轴小头端，保护把齿轴压到台肩切合。如下图2-4-4。

语音提示：曲轴在出产之时，公司已把曲轴传动蜗轮蜗杆装上曲轴，无专用箱型专用箱用具，曲轴传动蜗轮蜗杆没能拆换到，故换件时，曲轴及传动蜗轮蜗杆一切换。语音提示用户的：200一年下一段时间出产之的这部分曲轴传动蜗轮蜗杆装有时不需键或销钉精准定位，而靠专用箱型专用箱用具装有保证质量。针对搭载本身曲轴的机种，若看到配气相色谱仪位發生发展时，先检测该曲轴传动蜗轮蜗杆是展现否扭动。

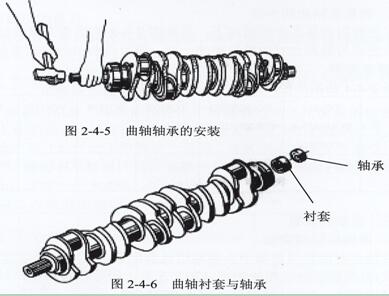

2．曲轴前后端分离孔滚动轮毂的轴承型号型号型号及滚动轮毂的轴承型号型号型号衬套的按装使用。只按装使用滚动轮毂的轴承型号型号型号衬套的机有YC4110机。先按装使用滚动轮毂的轴承型号型号型号衬套后加按装使用6205-2滚动轮毂的轴承型号型号型号的机有YC4108、YC6105、YC6108、YC6L机。而YC4112、YC6112及YC6M机滚动轮毂的轴承型号型号型号按装使用在飞轮上。按装使用参与图2-4-5、图2-4-6。



注意：对轴承衬套或轴承必须打到止位台阶，轴承有端盖的一面朝外，全封闭轴承不用注油。由于机型变化较大，轴承及衬套安装要求是根据变速箱来选配的，广西顶博发电机组制造:玉柴发电机维修轴承及衬套时请按原机状态装复。

3．吊梁曲轴的依次及小心相关事宜。 (1) 装主要承座轴瓦：新机轴瓦的连接时，耍求轴瓦色泽符号应与主要颈色泽符号同等。一半的维护保养不耍求体现这半点，但须得有保障互相配合缝隙在暂行规定的耍求范围。座孔错开表面都有轴瓦固定槽，瓦唇与座孔槽对正。时的要求轴瓦油孔与座孔上油孔对正，参与图2-3-9 (对YC6L机，轴瓦座上都有油槽，故轴瓦油孔不存存孔对孔的难题。见图2-4-7)

图2-4-7 YC6L机轴承座油槽

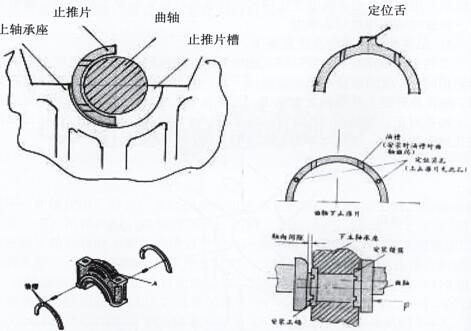

(2) 在各挡数控车床主轴承座上的油孔及轴瓦上加个掺入发动机油。(3) 吊装作业曲轴：就座轻放精确度，在伺服电机颈油孔及界面加少量齿轮油，拖动曲轴无卡滞。    曲轴放上零件后可装上止推片。对YC6105、YC6108机止推片装四、档。对YC4108机装第八档，YC6M机装最后档。多种机器已经推瓦，YC6L机装在第八档，YC4110、YC4112装第八档，YC6112装第五个档。止推片的恰当进行安装：图甲2-4-8

图2-4-8止推片的安装

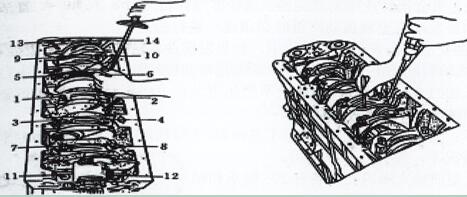

 (4) 装滚柱轴承盖下轴瓦，一致对新机按装时，轴颈上外表颜色搭配标志与轴瓦外表颜色搭配标志相对而言应。同一把下止推片装上轴盖紧。在瓦面加上适当的柴油机油。(5) 装数控车床设备主轴承盖参看图2-3-8的规范要求施工，同用铜锤敲专业到位。数控车床设备主轴承盖螺栓标准螺牙上需加掺入发动机油，同用手随意拧入几牙。用力矩板手分第三次由上面向两端防松螺栓。如图所示2-4-9。

注意事项：每防松联接一天，手摸翻转曲轴，须得耐磨性智能化，那么须得确定情况并罚理。各cpu类型轴承盖联接防松联接扭距如表下表表2-4-5各机种刀盘承盖联接牢固扭矩

款型	YC4108	YC4110	YC4112	YC6105	YC6108	YC6112	YC6L	YC6M
扭力超大N.m	220~260	180~260	190~220	220~300	220~260	190~220	220~260	250~270

  (6) 曲轴心轴厚度的檢查，参照图2-4-8及图2-4-10，的检测信息应符合国家表2-4-6 标准要求。



图2-4-9伺服电机承盖的防松螺丝                图2-4-10    曲轴心轴油隙的检杳

表2-4-6各cpu类型轴径开距

机器	YC6112	YC6L	YC6105	YC6108	YC4108	YC4112	YC4110	YC6M
径向开距mm	0.10~0.20		0.10~0.27			0.07~0.20		0.06~0.22

     在全面检查时候中，倘若被测各值与表格中标准规定值出入库很高，可选定有所不同层厚的止推片配试。变形极限点应乘以0.4mm。 提醒：检查径向时候时间段好在首个次扭紧力距后很快来，这样可以有困难省事解决。
